模具电解液配制方法
选择电解液浓度时，还要考虑蓄电池的工作环境温度。工作在寒冷温度下，电解液浓度应高—点，在炎热的气温下，电解液浓度可低一点。一般情况下，在25℃(电解液温度)时比重为1．28，在其他温度下可按下式计算：
Da=Dt 0．0007(t-25)
式中的Da为25℃时的密度；Dt为实际温度时的密度;t为测定时电解液的温度。 电解液是用密度1.84的浓硫酸和纯净水配制而成。硫酸是强氧化剂，它与水有亲和作用，溶于水时放出大量的热量，因此操作人员要戴上护目镜、耐酸手套，穿胶鞋或靴子，围好橡皮围裙。盛装电解液的容器，必须用耐酸、耐温的塑料、玻璃、陶瓷、铅质等器皿。
配制前，要将容器清洗干净，为防酸液溅到皮肤上，先准备好5％氢氧化铵或碳酸钠溶液，以及一些清水，以防万一溅上酸液时，可迅速用所述的溶液擦洗，再用清水冲洗。
配制时,先计算好浓硫酸和水的需要量，把水先倒入容器内，然后将浓硫酸缓缓注入水中，并不断搅拌溶液。（切不可将水倒入酸中！！！）
刚配制的溶液温度很高，不可马上注入蓄电池内，要等温度降到40℃以下，再测量溶液比重，必要时进行调整，使到标准值后再加入蓄电池内。
电解液应用纯净的蒸馏水和比重为1.83克／立方厘米（15℃时）的化学纯硫酸配制而成。电解液的比重根据蓄电池制造厂的规定，探险地区气温条件来决定。配制电解液可按重量比或体积比来进行，。配制时应将硫酸缓慢倒入蒸馏水中，并不断搅动，绝对不允许将水倒入硫酸中，以免硫酸飞溅伤人。
电解液配比
电解液是用浓硫酸和蒸馏水配制而成的。比重为1.26、1.27、1.28、 1.29和1.30的电解液，浓硫酸与蒸馏水的体积比分别为1：3.05、1：2.80、1： 2.75、1：2.60和1：2.47，浓硫酸与蒸馏水的重量比分别为1：1.60、1：1.57、1： 1.49、1：1.41和1：1.34。在配制电解液时应注意以下事项：
1.要用无色透明的化学纯硫酸（俗称充电用硫酸），严禁使用含杂质较多的工业硫酸。
2.要用纯净的蒸馏水，严禁使用含有害杂质的河水、井水及自来水。
3.要在清洁耐酸的陶瓷容器内配制，不要使用不耐温的玻璃容器，以免被硫酸和水混合时所产生的高温炸裂。
4.配制前按所需电解液的比重，先算出蒸馏水与硫酸的比例。配制时，必须将硫酸缓慢地倒入水中，并用玻璃棒搅拌。千万不要将水倒入硫酸中，以免强烈的化学反应飞溅出硫酸伤人。配好的电解液要待温度低于30℃时， 再倒入蓄电池中。
5.贮存电解液要放在清洁有盖的容器中，不能使用金属或带金属盖的容器。使用前应先用玻璃棒将电解液搅拌均匀。
请问电解液是由哪四种化学试剂配成的???
目前,最适合用作电解液溶剂的主要是碳酸酯类有机溶剂,包括碳酸丙烯酯(PC),碳酸乙烯酯(EC),碳酸二乙酯(DEC),碳酸二甲酯 (DMC)和碳酸甲基乙基酯(EMC)等。
气相色谱分析条件：
柱：SE-54（30M毛细管）
柱温：60℃
气化室：250℃
氮气：空气：氢气＝1：1：10 (300ml/min)
怎样配制电解液
电解液可重复使用，用的时间长短根据重复使用次数和试样含硫量高低而定，但每次做实验前应进行1-2次测定，使电解液中碘-碘离子对的电极电位校正到仪器的所需数值，电解液的PH值在1-3时，可以使用，但PH值小于1时，应予以废弃。
我想了解下电解液的配方以及电解液在化成时电芯内部的一些副反应和化成后电液的损失情况？

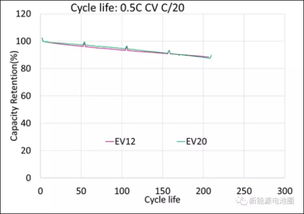

锂离子电池所用液态电解液由三部分构成：溶剂、溶质和添加剂；溶剂需要链状酯和环状酯配合使用，溶质也就是锂盐，目前常用的也就是LiPF6，添加剂有很多种，常用的是成膜添加剂、过充添加剂、改善高温的添加剂、减少界面张力的添加剂、提高离子电导的添加剂等，阻燃类的添加剂研究的不是很成熟。电解液配方主要是为了解决某些功能性问题，例如：高温型电解液、倍率型电解液、高电压电解液等，每种配方都不一样，需要根据实际需要调整。具体可以咨询下下 好电科技 。
