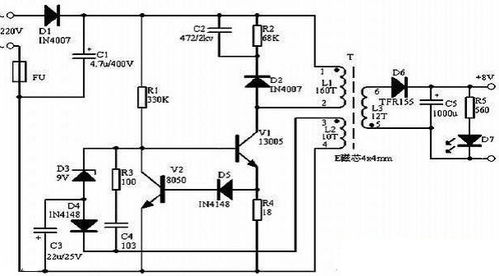

简单的画电路原理图
画电路图最好还是用专业的软件，现在常用的是Protel99se，该软件好学好用，对付一般的工作够用。Protel最新版的功能强大，但软件也较大，占用内存也大，你如果要求不高，用Protel99se足够了。
怎样简单的画物理电路图
电路重要与 电源 导线 元器件组成 搞清楚串联 并联 关系 就可以随意画出简单电路图 对于混连电路拆分开来就是各种串并联的结合
电路图有什么简单的画法
首先，画电路图时要注意：1.要用统一规定的原件符号。
2.电路元件不能画在拐角处。
3.连线要画成横平竖直，且呈矩形。
并联电路：元件符号并列地连接起来，也就是每个元件的首尾依次与电源相连。
我要做一个简单的电路图，但是不知道电路图上的一些开关用图示怎么来表示？
哇~用文字来解释出来很困难哦！
电阻：一个扁的长方形！
电感：波浪行！
电容：= 竖起来！
电源：竖起来的四条线~一长一短一长一短。短的代表正极！
电压：有电源就有电压！所以没有电压的符号！
开关：有多种！简单电路的话就使用，—／ —
（—／是连在一起的！） ／画的时候45度角。
这样的话就可以了~
电工高手来看一张简单电路图！！！！！！！！！！！！
这么简单的问题，没人说的正确，忍不住解释一下：
正解：
正常时，图中两个灯不会同时亮。
原理：
煮饭状态：按下限温器开关，220V加在发热盘上，煮饭灯亮起。限温器开关短路保温灯，故保温灯灭。
保温状态初：当饭煮熟（大于100°C后）限温器到达居里温度，失去磁性，限温器开关弹起，限温器断开。注意！！！：此时温控器开关在约60°C前是闭合的，超过60°C之后是断开的，所以饭刚煮熟时，此时温控器开关必然是断开的。就是说，这时两个开关都是断开的，此时发热盘的电阻（几十Ω）和保温灯串联，发热盘两端电压几乎为0，电压加在保温灯上，故此时保温灯亮，煮饭灯灭。
保温状态末：随着饭温度的下降，当低于60°C，温控器开关再次连通，回到加热状态，这时煮饭灯会再次亮起，保温灯熄灭。当温度提高几度后，温控器开关再次断开，如此循环，保持在60°C左右。结果是这两个灯轮流着亮灭。
总之正常情况下，两个灯不会同时亮，故障情况下，一般也不会同时亮，就算发热盘坏了，也不会同时亮，此时温度不够，温控器会处于连通状态，只有煮饭灯会亮起。
